Erstellung eines Präsentationssystems für die von der Firma Hansel produzierten Übungsanlage SAS 600Multimedia-Tower für Video- und Digital / IO-Echtzeitvisualisierung
Digitale Power für den Übungsschrank

Aus Fehlern lernen - nach diesem Prinzip funktioniert auch ein Teil der Aus- und Fortbildung von jungen Elektrofachkräften. Die Berufsgenossenschaft Feinmechanik und Elektrotechnik hat dazu, gemeinsam mit der Firma Hansel, im Jahr 2001 eine spezielle Übungsanlage gebaut: Eine Niederspannungs-Schaltanlage in Schrankform mit der Bezeichnung SAS 600. Hier werden am Beispiel einer Pumpensteuerung, die für den Wasserstand eines Brunnens mit integrierter Heizung zuständig ist, absichtlich Fehler produziert.

Diese müssen dann von den angehenden Technikern gelöst werden. Die Anlage konnte sechs analoge Fehler produzieren: "Fehlende Netzspannung", "Defekter Generator", "Überlauf", "Ausfall einer Phase", "Kurzschluss von N und PE" und "Falscher N-Leiter im System". Seit kurzem bietet die Anlage den Auszubildenden und dem Lehrpersonal noch viel mehr Möglichkeiten: mit Hilfe des "Multimedia-Towers", entwickelt und gebaut in Kooperation mit der SW-Media GmbH (Essen), wird die Übungsanlage noch effizienter eingesetzt.

Diese Echtzeit-Video-Streams, die in der entwickelten Software-Applikation integriert sind, zeigen die Möglichkeiten der digitalen Technik. Als Spezialist auf diesem Gebiet hat die Firma Jens Schneeweiss den "Multimedia-Tower" im Auftrag von SW-Media exakt auf die Bedürfnisse der Berufsgenossenschaft zugeschnitten. Mit einer digitalen I/O-Schnittstelle ausgerüstet, ist das System vielseitig einsetzbar.

Durch den Einsatz des "Multimedia-Towers" wird eine technische Übungsanlage, wie die der Berufsgenossenschaft Feinmechanik und Elektrotechnik, durch den Einsatz des aktuellen Standes der digitalen Technik zu einer Multimedia-Show. Der Arbeitsablauf der Präsentation wird vereinfacht, indem der Szenenfluss einfach von dem Dozenten neben der Präsentation gesteuert werden kann.

Bislang konnten nur analoge Fehler im System angegeben werden. Dank dem Multimedia-Tower als digitale Erweiterung werden Spätfolgen früher erkannt. Gefundene Störungen und Zustände in der Anlage werden per Videobeamer auf einer Leinwand präsentiert. Auch die Auswirkungen solcher Fehler werden automatisch mit Hilfe von entsprechenden Grafiken und Animationen angezeigt.

Multimedia Tower

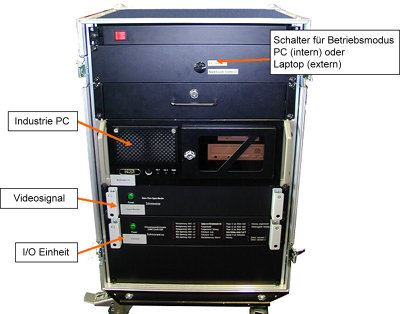

Diese Umsetzung übernimmt ein Industrierechner, der sich zusammen mit mehreren digitalen und Video-Schnittstelleneinheiten in einem mobilen Schrank befindet. Dieser Rechner kann problemlos an die bestehende SAS 600-Anlage angeschlossen werden. Durch diese Verbindung erhält der Rechner seine Daten, welche er dann als Grafiken und Videostreams direkt auf einen Beamer oder Kontrollmonitor übertragen kann.

Ein weiteres Feature des "Multimedia-Towers": Er ist mit zwei Kameras verbunden. Eine Kamera wird fest am SAS 600 angeschlossen, eine andere ist frei beweglich - so können die einzelnen Handgriffe einem noch größeren Publikum dargestellt werden. So nahmen z.B. während der Frankfurter Messe "Light and Building" etwa 300 Elektrofachkräfte täglich an einer Multimediashow mit Unterstützung dieses Medientowers teil.

Fernbedienung des Mulimedia Towers

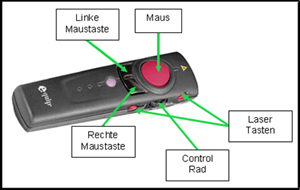

Zur Steuerung des "Multimedia-Towers" wird eine Funkfernbedienung benutzt, die ähnlich einer Maus konzipiert ist: Sie verfügt über eine linke und eine rechte Taste, ein Kontrollrad zum Wechseln der Ansichten und einen Laser.

Die von uns entwickelte Spezialsoftware verfügt über vier verschiedene Ansichtsszenarien und einen Vollbildmodus, zwischen denen während der Präsentation per Fernbedienung umgeschaltet werden kann.


Mögliche Ansichten:

  • Eine plakative Grafik des mit Echtzeitdaten simulierten Brunnens mit Messdaten (Visualisierung)
  • Einblendung des Schaltplans mit aktuellen Fehlerzuständen (Schaltung)
  • Videostream von der Front der Schaltanlage (Schrankkamera)
  • Videostream über die bewegliche Kamera, um z.B. den Einsatz von Schutzkleidung durch die Probanden zu zeigen (Handkamera)
  • Vollformatige Ansicht der gewählten Einstellung (Vollbildmodus)

Aufbau bei einer Veranstaltung der Berufsgenossenschaft der Feinmechanik und Elektrotechnik

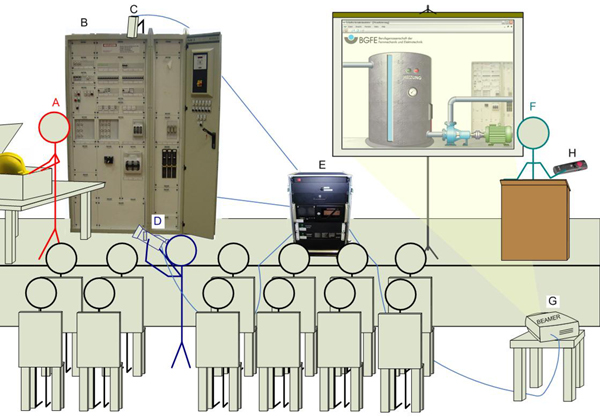

Prinzipieller Aufbau bei einer Veranstaltung der Berufsgenossenschaft der Feinmechanik und Elektrotechnik.


Legende:

A: Proband

B: Mess- und Übungsanlage SAS 600

C: Schrankkamera

D: Handkamera mit Träger

E: Multimedia-Tower

F: Fachbetreuer/Moderator

G: Beamer

H: Handbedieneinheit
